电缆桥架应该如何验收,准备工作

发布时间:2019.01.14 新闻来源:http://www.jsyxjt.com/ 浏览次数:

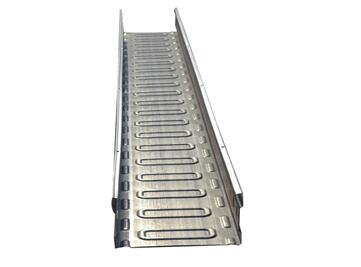

    电缆桥架分为槽式、托盘式和梯架式等构造,由支架、托臂和装置附件等构成。选型时应留意桥架的一切零部件是不是契合系列化、通用化、标准化的成套请求。关于电缆桥架还有很多的知识,下面镇江市英雄电器介绍电缆桥架应该如何验收及准备工作。



电缆桥架应该如何验收

   1、 电缆吊、支架种类、标准、数量是不是与定货单共同,紧固附件是不是准确。
      依据这些构造来进行检验会愈加有用,不过,一起,咱们还要留意这些检验细节:
   2、电缆桥架的种类、标准和数量有必要与订货单共同,原料及其厚度应契合请求,通常桥架宽在300mm以上时,钢板厚度为1.5mm,桥架宽300mm及以上时钢板厚度大于或等于2mm,衔接板厚度与桥架一样。
   3、将出场直线槽、部件等现场式拼装,查看衔接缝是不是均匀,且不大于1mm。
   4、电缆桥架部件的种类、标准、数量是不是与定货单共同,包括部位曲折方向,桥架盖设置方位等是不是准确。
   5、有防火请求的其消防存案回执应在有用期内,确保消防产品的质量合格牢靠。
   6、一切直线槽、部件、吊支架是不是有机械损伤,金属原料的防腐是不是均匀、完好、不流淌、不透底。
   7、电缆桥架衔接板、紧固附件是不是准确。



安装电缆桥架的准备工作

    1、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
    2、了解基本的情况
       (1)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。
    (2)确定方向: 根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
     (3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
     (4)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
      (5)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。  3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

    电缆桥架应该如何验收及准备工作上文已详细介绍,想了解更多请关注我们的新闻动态。
