桥架安装施工质量的技术要求及控制要点

发布时间:2019.08.20 新闻来源:http://www.jsyxjt.com/ 浏览次数:

1.预制桥架附件时边口一定打磨光滑,如有焊接的地方要做防腐处理,并且不能在桥架内出现焊瘤、毛刺、焊渣。
2.一般情况下优先使用焊接式门型支架,在特殊情况下比如设备区空间狭小处、顶面不平整时可采用组合式门型支架。

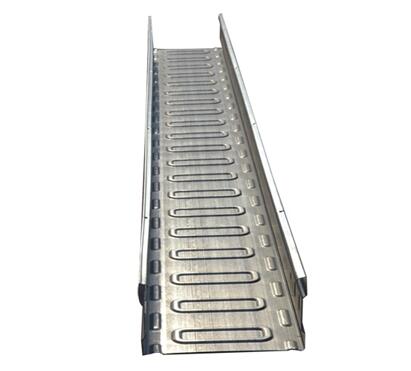

3.环控电控柜到柜顶的爬升桥架采用槽式桥架,选用漏斗型制作,并且做好固定底座,矿物电缆及电缆井采用梯型桥架。其余采用槽式桥架。桥架弯头时采用以下方式制作,不要硬弯、直弯。确保电缆正常的弯曲度。
4.桥架与支架间采用螺栓固定,在转弯处需仔细校核尺寸,桥架宜与建筑物坡度一致。贵阳桥架厂家告诉你桥架与桥架之间用连接板连接,连接螺栓采用半圆头螺栓,半圆头在桥架内侧。桥架之间缝隙须达到设计要求,确保一个系统的桥架连成一体;
5.支架缺口方向要统一,A端公共区缺口统一向A端设备区,B端公共区缺口统一向B端设备区,设备区支架缺口统一向风机房方向。
6.桥架的所有非导电部分的铁件均应相互连接,使之本身有良好的电气连接性。镀锌桥架间连接板的两端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。线槽在变形缝补偿装置,两根桥架之间预留间隙为2CM,补偿处应用导线搭接,使之成为一连续导体。金属线槽不得熔焊跨接接地线。
7、桥架安装前,与各专业协调,避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾;
8、桥架、线槽敷设应平直整齐,水平或垂直允许偏差为:设备机房垂直、水平误差为5mm,设备区走廊、出入口水平误差为10mm,垂直度误差为5mm。公共区水平误差为20mm、垂直度误差为5mm。以红外线水平仪校准。
9、金属桥架/线槽在每个支撑点上应固定牢靠,连接板用螺栓紧固,螺帽端位于桥架外侧,线槽上严禁使用电、气焊开孔;
10、当电力电缆和控制电缆敷设在同一桥架中,中间采用1/2分桥架将电力电缆和控制电缆隔开敷设;
11、桥架厂家为了敷设电缆安全性、方便性,电缆桥架与一般工艺管道平行净距0.4米,交叉净距0.3米,敷设在竖进内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施。
12、成品、半成品保护:金属线槽、桥架安装后,不应再进行建筑物喷浆和刷油,以防止金属线槽、桥架受到污染。
