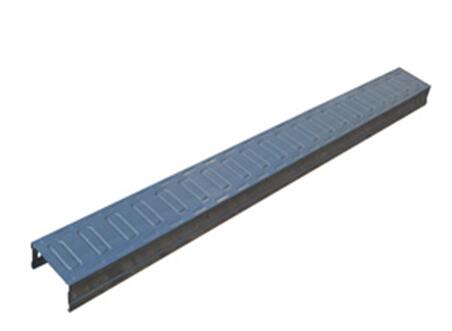

镇江英雄电器介绍桥架安装的要求

发布时间:2018.11.23 新闻来源:http://www.jsyxjt.com/ 浏览次数:

(1)直线段钢制桥架长度超过30m、铝合金或玻璃钢制电桥架长度超过15m设伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;
(2)电缆桥架转弯处的弯曲半径,不小于桥架内电缆小允许弯曲半径,电缆小云弯曲半径见下表:
  电缆小允许弯曲半径
  序号电缆种类小允许弯曲半径
  1无铅包钢铠护套的橡皮绝缘电力电缆10D
  2有钢铠护套的橡皮绝缘电力电缆20D
  3聚氯乙烯绝缘电力电缆10D
  4交联聚氯乙烯绝缘电力电缆15D
  5多芯控制电缆10D
  注:D为电缆直径

(3)当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m;

(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;

(5)桥架敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的小净距,符合下表的规定:
  与管道的小净距(m)
  管道类别平行净距交叉净距
  一般工艺管道0.40.3
  易燃易爆气体管道0.50.5
  热力管道有保温层0.50.3
  无保温层1.00.5

(6)敷设在竖井内和穿越不同防火区的桥架,,按设计要求位置,有防火隔堵措施;

(7)支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接坚固,防松零件齐全。
